- Artikel-Nr.: In-2L-2801
• Hersteller-Nr. 2L-2801
• EAN: 4710423774063
• Hersteller: Aten

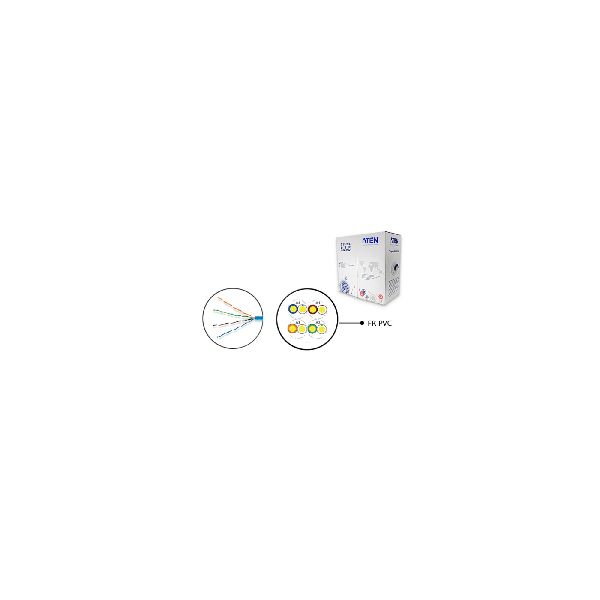

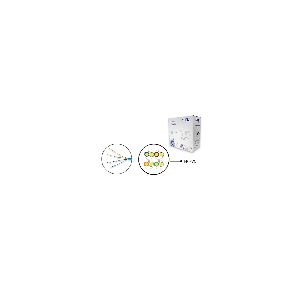

Hochleistungs-Cat.5e-Kabel mit 305m Länge, speziell für RGB-Grafikanwendungen konzipiert. Unterstützt die Bildübertragung über hohe Distanzen bei sehr geringen Laufzeitunterschieden.

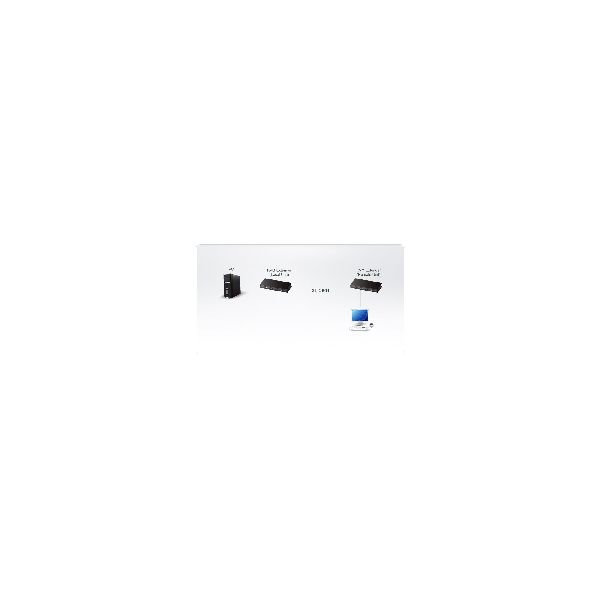

Bei der analogen Bildsignalübertragung wird eine gute Bildqualität erreicht, wenn der Computer direkt und über ein kurzes Kabel mit dem Monitor verbunden ist. Lange Kabelwege führen oft zu unscharfen und farblich unreinen Bildern, die umso schlechter werden, je länger die Kabel sind. Um diese praktische Grenze für Kabellängen bei Bildsignalübertragung zu umgehen, werden KVM-Switches (und auch KVM- und VGA-Verlängerungen) eingesetzt, die die Signale über Cat.5e-Kabel übermitteln. Laufzeitunterschiede sind Phasendifferenzen und entstehen, wenn die R-, G- und B-Signale über lange Cat.5e-Strecken übertragen werden.
- Hochqualitative RGB-Bildübertragung
- 350MHz Bandbreite
- 305m Kabel mit minimalen Laufzeitunterschieden
- Laufzeitunterschiede: 1 bis 350 MHz, max. 20 nS/100 m
- Äußerer Mantel: FR PVC
- Äußere Abschirmung: nicht abgeschirmt
- Leiter: Kupfer, massiv, 24 AWG
- Kompatibel zu den analogen Cat.5-Grafikverlängerungen, -KVM-Verlängerungen und -KVM-Switches von ATEN
- UL-, ETL-zertifiziert
| Element | 24 AWG × 4p |
| Kabellänge | 305 m |
| Leiterwiderstand | 9,38 Ohm/100 m/20 °C max. |
| Betriebskapazität | 56 Pf/M max. |
| Durchschlagfestigkeit | Ac 1,5 Kv/2 Sek. |
| Funkentest | 2,5 Kv |
| Isolation | |
| Nicht gealtert | Zugfestigkeit: 2400 Psi min. (1,69 Kg/M (mxm)) Dehnung: 300 % min. |
| Gealtert | Zugfestigkeit: Nicht gealtert min. 75 %(100 °C × 48 h) Dehnung: Nicht gealtert min. 75 % (100 °C × 48 h) |
| Ummantelt | |
| Nicht gealtert | Zugfestigkeit: 2000 Psi min. (1,41 Kg/M (mxm)) Dehnung: 100% min. |
| Gealtert | Zugfestigkeit: Nicht gealtert min. 85 % (100 °C × 240 h) Dehnung: Nicht gealtert min. 50 % (100 °C × 240 h) |
| Isolationszurückweichung | 150 m/M, 121 °C ± 1 °C × 1 h ? 9,5 m/M |
| Kalter Biegeversuch | -20 °C × 4 h Anzahl Risse |
| Flammschutzmitteltest | CMR |
| Wechselstrom-Ableitstrom über Gesamthülle | Ac 1500 v ? 10 Ma |
| Gleichstromwiderstand unsymmetrisch | 5 % max. |
| Paar-zu-Erde-Kapazität unsymmetrisch | 330 Pf/100 m max. |
| Charakteristische Impedanz | 1 – 350 MHz 100 ± 15 Ohm |
| Rückflussdämpfung | 350 MHz, 10,6 dB min. |
| Laufzeitverlängerung | 350 MHz 536 ns/100 m max. |
| Verzögerungsversatz | 1 – 350 MHz 20 ns / 100 m max. |
| Physikalische Eigenschaften | |
| Gewicht | 9,8 kg |
Zubehör: 57774, 57778C, 57833B, 57874A, 57888U, 60660G, 60661C, 60661F, 60661I, 60661K, 60663J, 60663K, 60663L, 60663O, 60663S, 60663V, 60663Y, 60664B, 60664C, 60664D, 60664E, 60664F, 60664N, 60664O, 60664P, 60664R, 60665C, 60665E, 60665G, 60665K, 60665L, 60665M, 61663A, 60662F, 60662G, 60665Z, 60661G
Zuliefer-Nr.: 60693L
Zoll-Nr.: 8544421000
Herkunftsland: China
