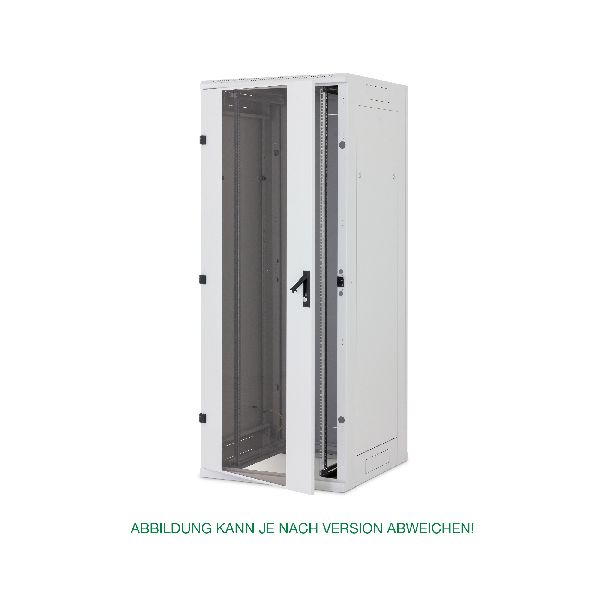

Triton RYA-18-A61-CAX-A1, 19" Netzwerkschrank 18HE, 600x1000mm, Glastür, grau 01818O

Geschraubter einfach zerlegbarer Standverteiler, IP20, Tragkraft 1200/1500 kg


RAHMENMONTAGE

mit Formstücken und Schrauben. Stahlblech 1,3 mm.



TRITON-SCHWENKHEBELGRIFFE

Durch den Austausch des Kunststoffmoduls (nicht im Beipack) kann zwischen einer klassischen und halbzylindrischen Schließung gewählt werden. Patent: PUV 2013-27443.



BREITERE SCHRANKECKEN

ermöglichen die Montage von Zubehör, Kabelführungspanels und Steckdosenleisten.



EINFASSBAND

1m im Beipack



PERFORIERTE STÜTZEN

Die öffnungen über die gesamte Höhe der Stützen entsprechen den HE-Abständen der Vertikalen.



LASERBEZEICHNUNG DER VERTIKALEN

Stahlblech 2mm

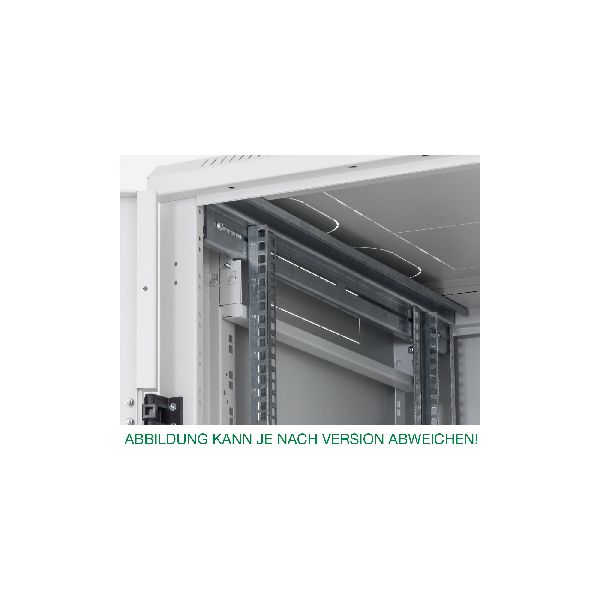

FLEX FRAME

Die Vierpunkthalterung ermöglicht bei 800 mm breiten Verteilern die Installation von verstellbaren Leisten im Abstand von 19", 21" und 23". Stahlblech 2,5mm.



ERDUNG

Alle abnehmbaren Teile sind gemäß der Anforderungen der entsprechenden Normen miteinander verbunden.



HERAUSBRECHBARE VERBLENDUNGEN

Die große, mit einer herausbrechbaren Verblendung versehene öffnung ermöglicht die Montage und Demontage eines Triton-Lüfterbleches von außen, ohne dass Schrauben benötigt werden. Die Kabeleinführungen im hinteren Teil des Verteilers sind mit herausbrechbaren Blindplatten versehen. Sie können mit der Bürstenleiste gegen Staub abgedichtet werden. Ein Kunststoffrahmen dient zum Schutz der Kabel vor Beschädigung (Beides ist Bestandteil des Beipacks).



M8 HAUPTERDUNGSPUNKT




KABELINSTALLATION

Einbau des Zubehörs, ohne dass die Kabel durchgezogen werden müssen.



OPTIONALE TRAGKRAFTERHÖHUNG von 1.200kg auf 1.500kg

Das geschlossene 1,5mm (aus 4 Teilen bestehende) starke Profil erhöht die Tragkraft der 800mm breiten Verteiler auf 1.500kg. (RAX-VR-Txx-X2)



BESCHREIBUNG, VERWENDUNGSZWECK

• 19"-Standverteiler mit Schutzgrad IP20


• Bestandteil des Verteilers sind 4 verstellbare vertikale Rasterschienen für die Montage der Komponenten (6 in Verteilern, die tiefer als 800?mm sind).


• Verteilerkonstruktion: geschweißte Stahlkonstruktion mit abnehmbaren Wänden / Ein- bzw. Zweiflügeltüren in den Ausführungen als Vollblech-, perforierte (80% Luftdurchlass) oder Glastür mit 4 mm starkem Sicherheitsglas. Sie können vorn oder hinten am Verteiler montiert werden / Vorbereitung für die Montage von vertikalen Kabelführungspanels und Steckdosenleisten, einschließlich Befestigungen, am Rahmen
  / Vorbereitung für eine einfache Anreihung von Schränken.


• Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 20 kg


• Die Mindestauftragsdicke beträgt 65 Mikrometer


• Diese Schränke sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt


• Der Verteilerrahmen sowie alle abnehmbaren Teile (Seiten- und Rückwände, Türen, …) sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Schrankes ordnungsgemäß befestigt und eingesteckt sein müssen


• Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt


• Kabeleinführungen mit herausbrechbaren Abdeckungen befinden sich oben und unten

BETRIEBSBEDINGUNGEN

Einsatzbedingungen:

• Büroräume


• Der Verteiler ist nicht für einen Außeneinsatz oder unter Bedingungen bestimmt, die einen negativen Einfluss auf seine Funktion und die der installierten Komponenten haben können (z. Bsp. Umgebung mit Explosionsgefahr oder feuchte und nasse Räume)

Er ist zu schützen vor:

• mechanischer Beschädigung


• unsachgemäßer Behandlung


• einer anderen als der für den Verteiler vorgesehenen Verwendung

Unter einer falschen Behandlung versteht man insbesondere:

• Überlastung (Überschreitung der empfohlenen Maximallast)


• Installation von Anlagen, die den Betrieb und die Funktionsweise des Verteilers bzw. der installierten Komponenten negativ beeinflussen können


• Eingriffe in die Verteilerkonstruktion und sein Design

MONTAGE DES VERTEILERS

• Um die empfohlene zulässige Maximallast zu gewährleisten, muss die Last gleichmäßig verteilt werden


• Der Verteiler ist auf einem ebenen Untergrund aufzustellen, eventuelle kleine Unebenheiten können mit den Nivellierfüßen ausgeglichen werden.


• Für den Fall, dass Kabel durch eine der Öffnungen eingeführt werden, können diese mit der Bürstenleiste (die Bestandteil des Beipacks ist) bzw. dem Kunststoffrahmen abgedichtet werden

UMWELTSCHUTZ

• Alle Teile werden aus wiederverwertbaren Materialien gefertigt. Sie sind nach der Ausmusterung des Verteilers gemäß der geltenden Vorschriften zu entsorgen

Zubehör:

Zuliefer-Nr.: 01818O

Zoll-Nr.: 8538100090
Herkunftsland: Tschechien
